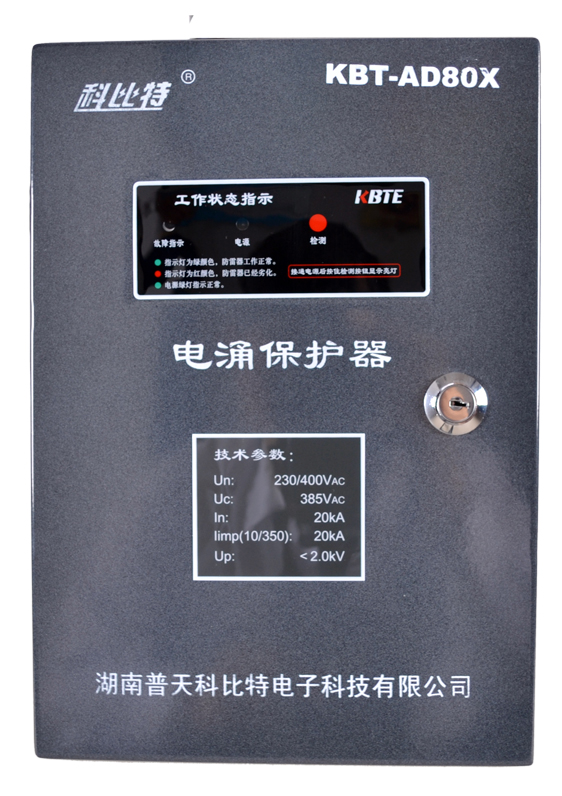

單相電源防雷箱內部安裝的是符合GB18802.1-2011《低壓電涌保護器(SPD) 第1部分 低壓配電系統的保護器性能要求和試驗方法》標準要求的電源防雷模塊，其中KBT-AD系列配置的電源防雷模塊為I級試驗（T1）電涌保護器，用于第一級雷電防護，KBT-BD和KBT-CD系列配置的電源防雷模塊為II級試驗（T2）電涌保護器，分別用于第二級和第三級雷電防護。適合各種電網制式的單相電源系統，防止雷擊產生的脈沖浪涌及瞬間過電壓對用電設備造成損害。
產品介紹
技術參數
|
名稱 |
單相電源防雷箱 |
||||||||
|
產品 編碼 |
常規 |
X21-01 |
X21-02 |
X21-11 |
X21-03 |
X21-04 |
X21-13 |
X21-05 |
X21-12 |
|
封閉式 |
X21-06 |
X21-07 |
X21-14 |
X21-08 |
X21-09 |
X21-15 |
X21-10 |
X21-16 |
|
|
型號 KBT- |
AD100X |
AD80X |
BD80X |
BD60X |
BD40X |
BD30X |
CD20X |
CD10X |
|
|
保護級別 |
第一級 |
第二級 |
第三級 |
||||||
|
試驗類別 |
T1(Ⅰ級) |
T2(Ⅱ級) |
T2(Ⅱ級) |
||||||
|
額定工作電壓Un（V） |
AC250 |
AC250 |
AC250 |
||||||
|
最大持續工作電壓Uc（V） |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
|
|
沖擊電流（10/350μs）Iimp（kA） |
25 |
20 |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
標稱放電電流In（kA） （T1：10/350，T2：8/20） |
25 |
20 |
80 |
60 |
40 |
30 |
20 |
10 |
|
|
最大放電電流Imax（kA） |
/ |
/ |
160 |
120 |
80 |
60 |
40 |
20 |
|
|
電壓保護水平Up（kV） |
2.5 |
2.0 |
2.5 |
2.0 |
1.8 |
2.0 |
1.6 |
1.4 |
|
|
連接導線標準（mm2） |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
≥4 |
≥2.5 |
≥2.5 |
|
|
接地線標準（mm2） |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
≥6 |
≥4 |
≥4 |
|
|
指示燈及雷電計數器 |
帶省電節能工作指示和故障指示，按住檢測按鈕，綠燈正常。 |
||||||||
|
劣化指示 |
脫離器動作后，按檢測按鈕，指示燈紅色顯示 |
||||||||
|
響應時間t（ns） |
＜25 |
||||||||
|
保護模式 |
L/N-PE |
||||||||
|
外殼材料 |
冷軋鋼板，表面靜電噴塑 |
||||||||
|
外殼阻燃等級 |
UL94-V0 |
||||||||
|
外殼防護等級 |
IP20 |
||||||||
|
安裝方式 |
掛墻安裝，開孔尺寸275×140mm,開3個φ6mm×50孔(封閉式：開孔尺寸275×130mm,開4個φ6mm×40孔) |
||||||||
|
推薦串聯過流保護器 |
內置斷路器 |
||||||||
|
接口類型 |
M5螺絲壓接 |
||||||||
|
外形尺寸 |
300×210×97(封閉式：298×188×78) |
||||||||
|
工作溫度（℃） |
-40～+85 |
||||||||
|
參考標準 |
IEC61643-1:2005 GB18802.1-2011 |
||||||||
應用范圍
該系列電源防雷箱并聯安裝在電源線路上，不影響電源線路的正常工作。廣泛應用于通信、計算機網絡、石油化工、鐵路、氣象、交通、工業廠礦、金融、住宅等領域的電子電源設備的防雷及操作過電壓保護。
